一般情况，法兰应采用钢印、激光等永久性标志的方法,在法兰的外圆柱表面标出清晰、可见的标志。

示例：

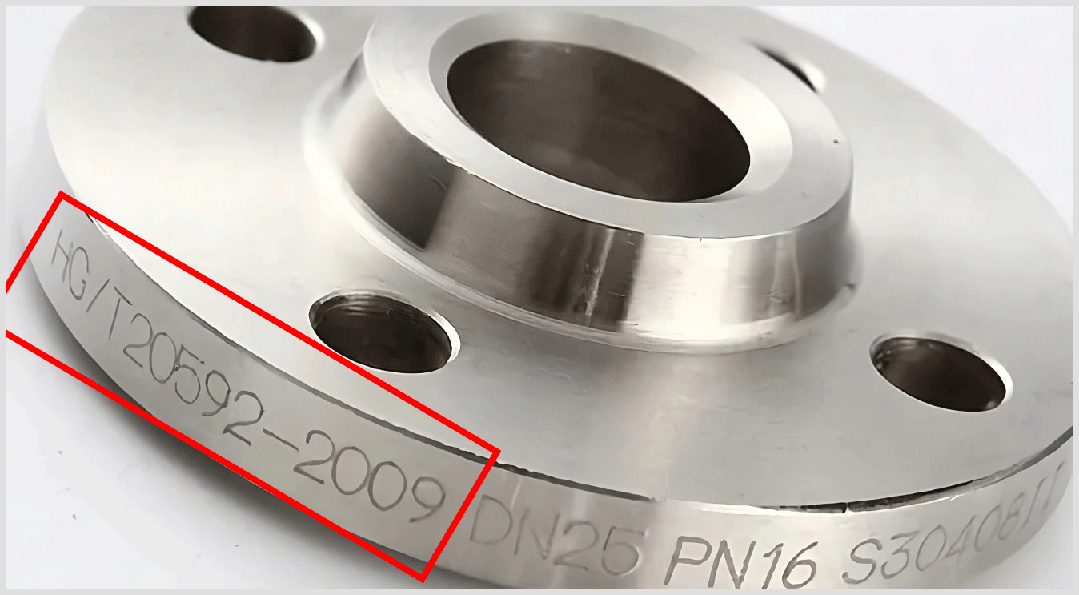

一、下图法兰上“HG20592-2009”为该法兰所执行的标准号，此处的HG/T 20592-2009是化工标准中的“PN系列”标准，而“Class系列”标准则是HG/T 20615-2009。

由于法兰标准较多，为了方便辨别，可以记住：HG开头的为化工标准，GB开头为国标标准，JB开头的为机械标准，SH开头的为石化标准，CB开头的为船用标准。至于国外的标准，列举常见的如：ANSI开头为美标，DIN开头为德标，EN开头为欧标，JIS开头为日标。

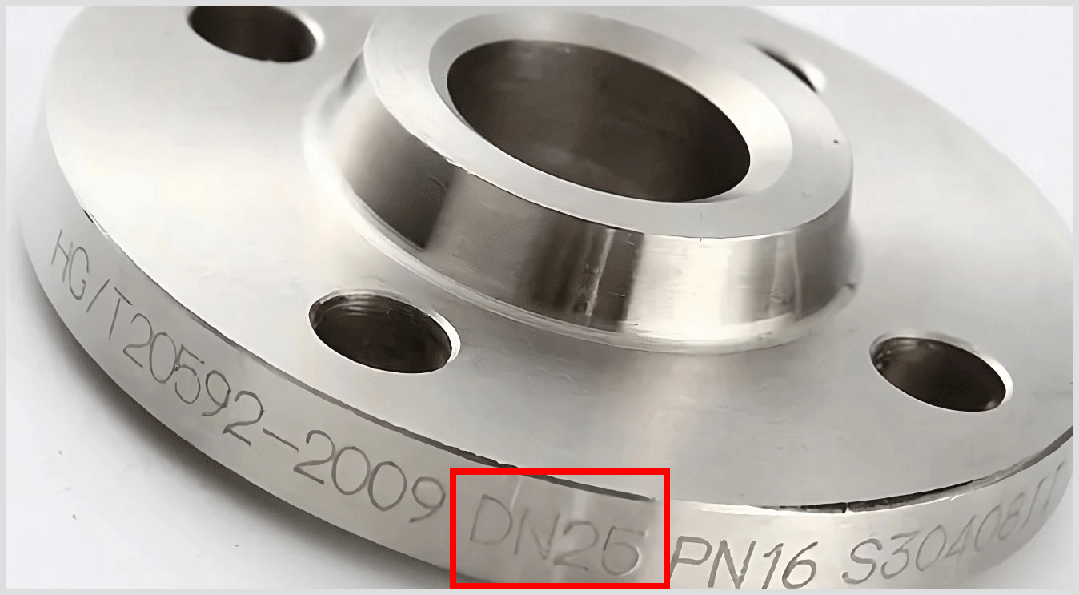

二、下图中“DN25”代表法兰公称尺寸，后可跟所适用钢管的外径系列。

根据现行化工标准要求，整体法兰、法兰盖、衬里法兰盖、螺纹法兰，适用钢管外径系列的标记可省略。适用本标准A系列钢管的法兰，适用钢管外径系列的标记可省略；适用本标准B系列钢管的法兰，标记为“DNXXX（B）”。

补充：化工标准所适用钢管外径包括A、B两个系列，A系列为国际通用系列（俗称英制管），B系列为国内沿用系列（俗称公制管）。

三、下图法兰上“PN16”表示法兰的公称压力等级，此外还有PN2.5、PN6、PN10、PN25、PN40等不同压力等级。

四、

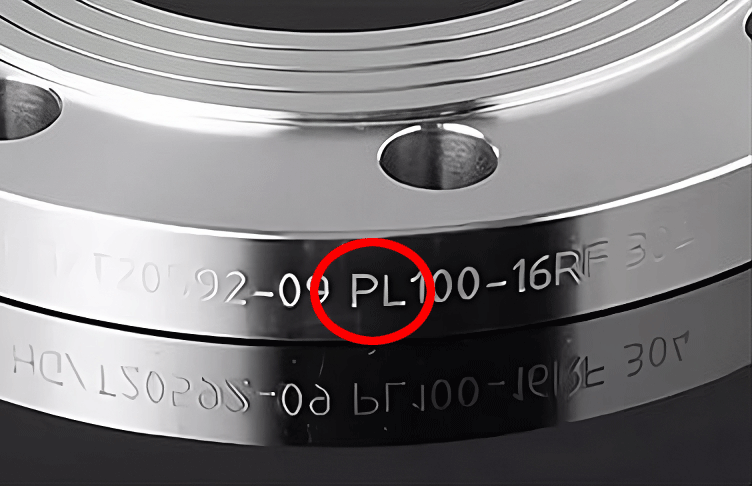

“PL”是指法兰类型代号——板式平焊法兰，除此以外，还有：SO（带颈平焊法兰）、WN（带颈对焊法兰）、IF（整体法兰）、SW（承插焊法兰）、Th（螺纹法兰）、BL（法兰盖）以及PJ/SE（对焊环松套法兰）。

备注：该图片“PL”后面的“100-16”，同样是指适用管道的公称尺寸和公称压力。

五、

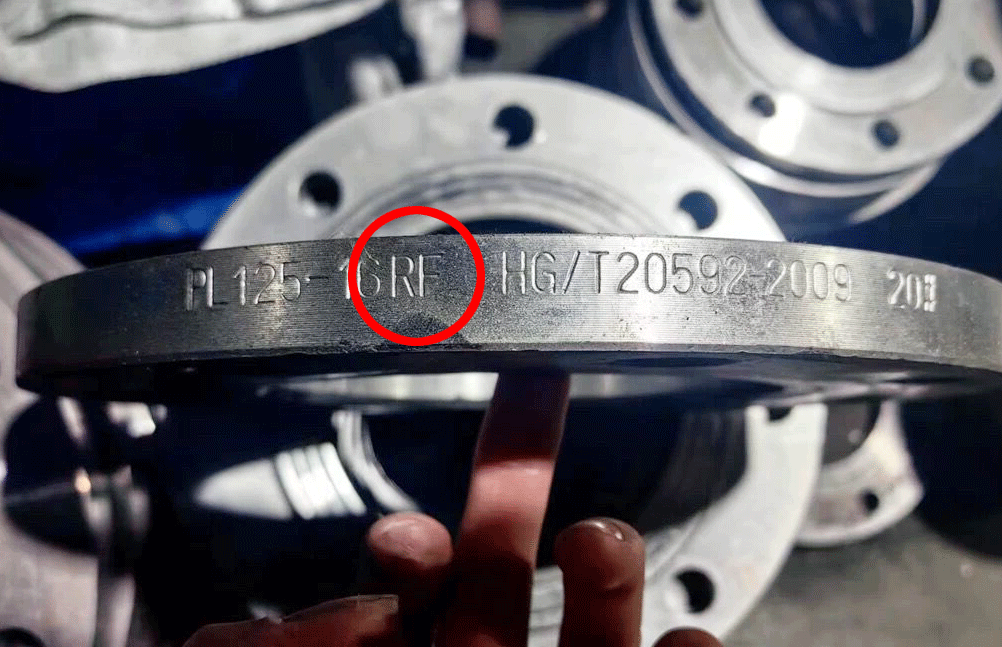

“RF”是指法兰的密封面形式，这里的“RF”是指突面法兰，除此以外，还有：FF（平面法兰）、MFM（凹凸面法兰）、TG（榫槽面法兰）、RJ（环连接面法兰）。

六、

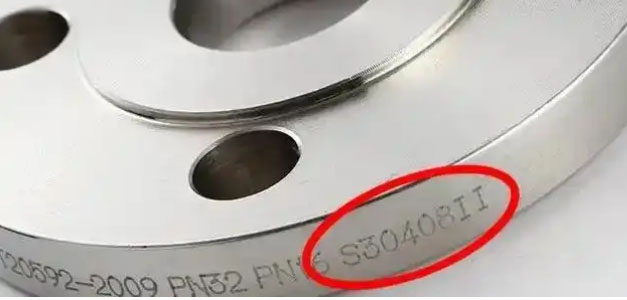

下图法兰上“S30408II”这里，前面“S30408”是指材料牌号，“II”是指锻造等级，国内的锻件按照国标分四个等级。

材料牌号，有不锈钢（如304、316等）、碳素钢（如Q235A、Q235B等）、合金钢等不同分类。

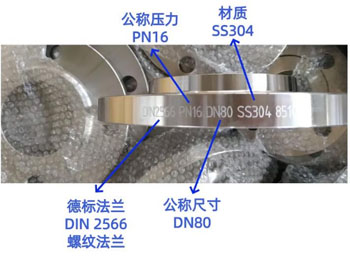

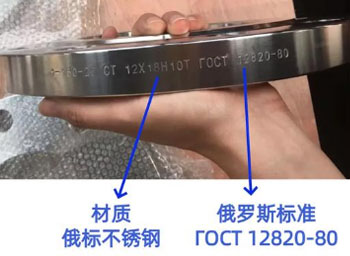

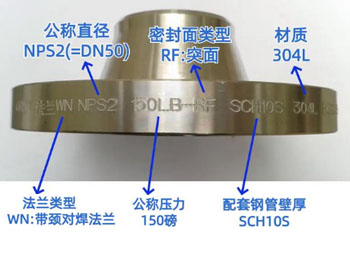

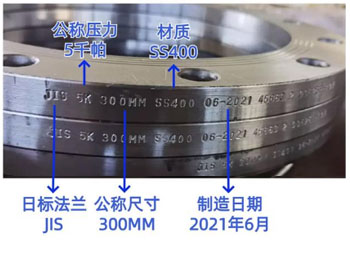

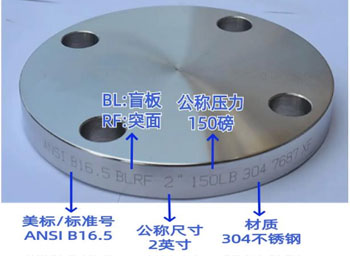

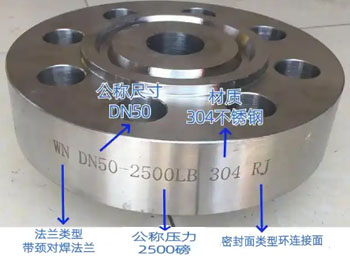

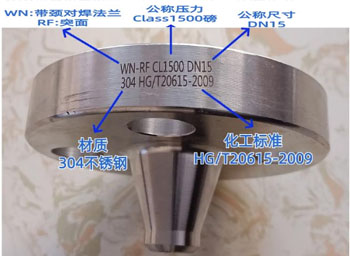

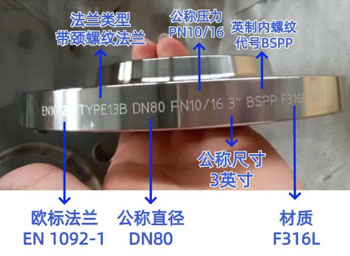

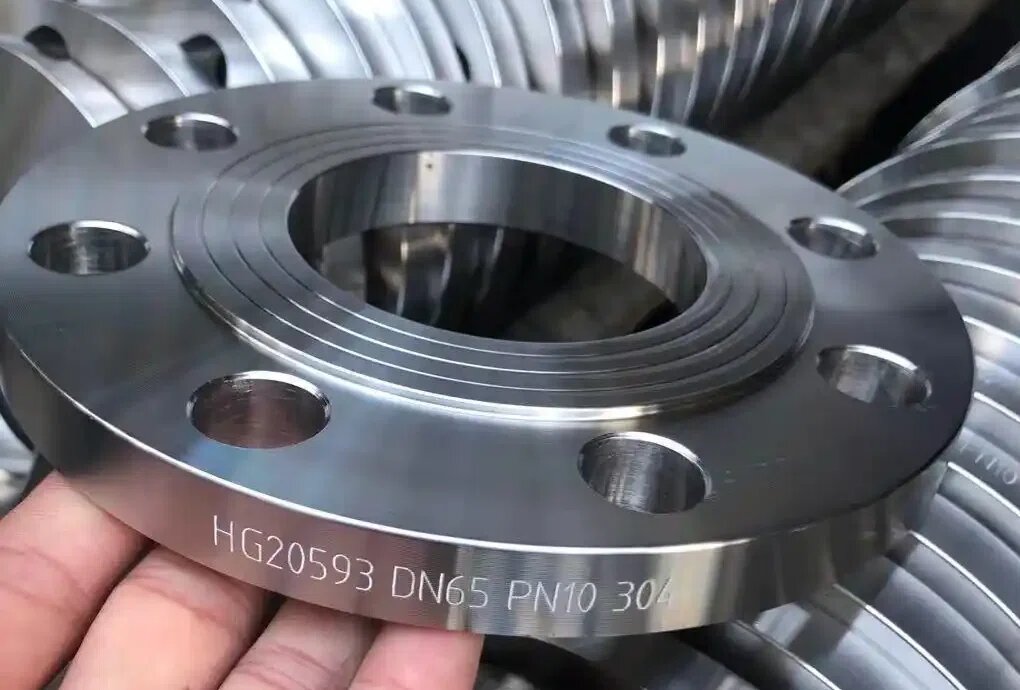

下面整理了几个案例，大家一起学习一下：
